Inter-VLAN: Layer 3 Switch (SVI)

Completed

Routing antar departemen (Finance, Engineer, Server) tanpa router eksternal menggunakan Multilayer Switch.

Protocols

SVIIP RoutingVLAN

Devices

1x Catalyst 3560 Multilayer Switch

Difficulty

intermediate

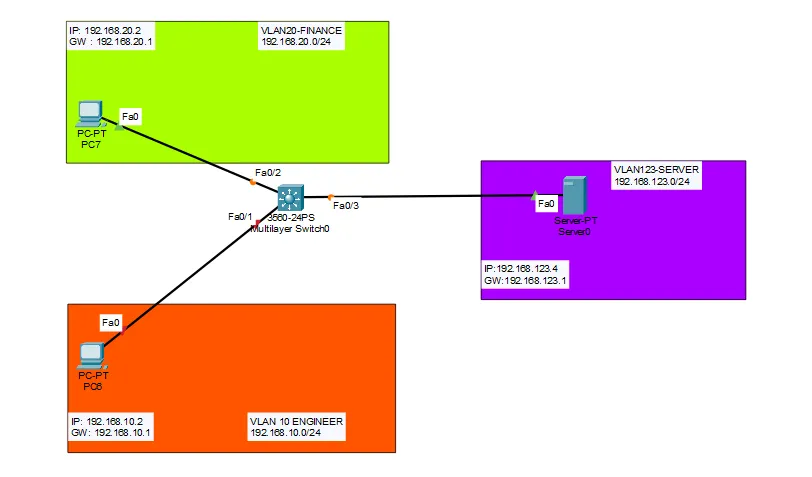

Inter-VLAN: Layer 3 Switch (SVI) topology
topology

Dalam skenario enterprise skala menengah ke atas, menggunakan router terpisah untuk Inter-VLAN bisa menyebabkan bottleneck. Lab ini menyelesaikan masalah tersebut dengan menggunakan Switch Virtual Interface (SVI) pada Layer 3 Switch.

Highlight Konfigurasi:

  • Segmentasi 3 departemen: VLAN 10 (Engineer), VLAN 20 (Finance), dan VLAN 123 (Server).
  • Mengaktifkan kemampuan routing pada switch menggunakan perintah global ip routing.
  • Membuat antarmuka virtual (SVI) untuk setiap VLAN yang bertindak sebagai default gateway (contoh: interface vlan 10, interface vlan 20).
  • Metode ini memberikan performa hardware-switched yang jauh lebih cepat dibandingkan metode ROAS tradisional.
