EtherChannel: LACP Layer 2 & Layer 3

Completed

Meningkatkan kapasitas bandwidth dan redundansi menggunakan Link Aggregation (LACP) pada mode Layer 2 dan Layer 3.

Protocols

LACPEtherChannelSTP

Devices

3x Catalyst 3560 Multilayer Switches

Difficulty

intermediate

EtherChannel: LACP Layer 2 & Layer 3 topology
topology

Proyek ini berfokus pada implementasi EtherChannel menggunakan protokol LACP (Link Aggregation Control Protocol) standar IEEE 802.3ad untuk menggabungkan beberapa link fisik menjadi satu link logikal (Port-channel).

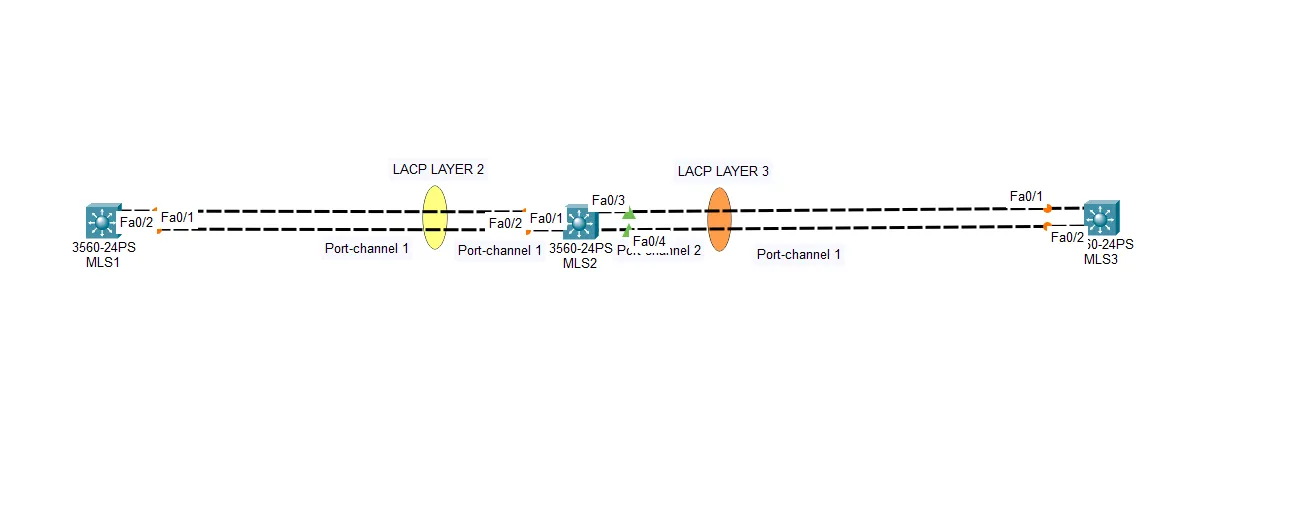

Berdasarkan topologi, lab ini secara komprehensif mendemonstrasikan dua skenario sekaligus:

  • LACP Layer 2 (Kiri - Tengah): Menggabungkan port fisik menjadi switchport logikal murni (Layer 2) untuk komunikasi MAC Address antar switch.
  • LACP Layer 3 (Tengah - Kanan): Menggabungkan port sebagai routed port (menggunakan perintah no switchport) yang kemudian diberikan IP Address, sehingga Port-channel dapat digunakan langsung untuk keperluan IP Routing.

Keuntungan Konfigurasi Ini:

  1. Bandwidth Aggregation: Menyatukan kecepatan dari dua port FastEthernet menjadi satu jalur berkapasitas ganda.
  2. Redundansi & Failover: Jika salah satu kabel fisik terputus, trafik jaringan akan langsung dialihkan ke kabel fisik lain yang masih aktif di dalam bundle tanpa mengganggu koneksi pengguna.
  3. Spanning Tree Protocol (STP) Optimization: Mencegah STP memblokir jalur redundan karena STP melihat sekumpulan port fisik tersebut sebagai satu logical link tunggal.
