VLAN Trunking Protocol (VTP) & Allowed VLAN

Completed

Otomatisasi distribusi database VLAN ke seluruh switch di jaringan menggunakan VTP dan pengamanan link trunk dengan VLAN filtering.

Protocols

VTPVLAN802.1QTrunking

Devices

3x Catalyst 2960 Switches

Difficulty

intermediate

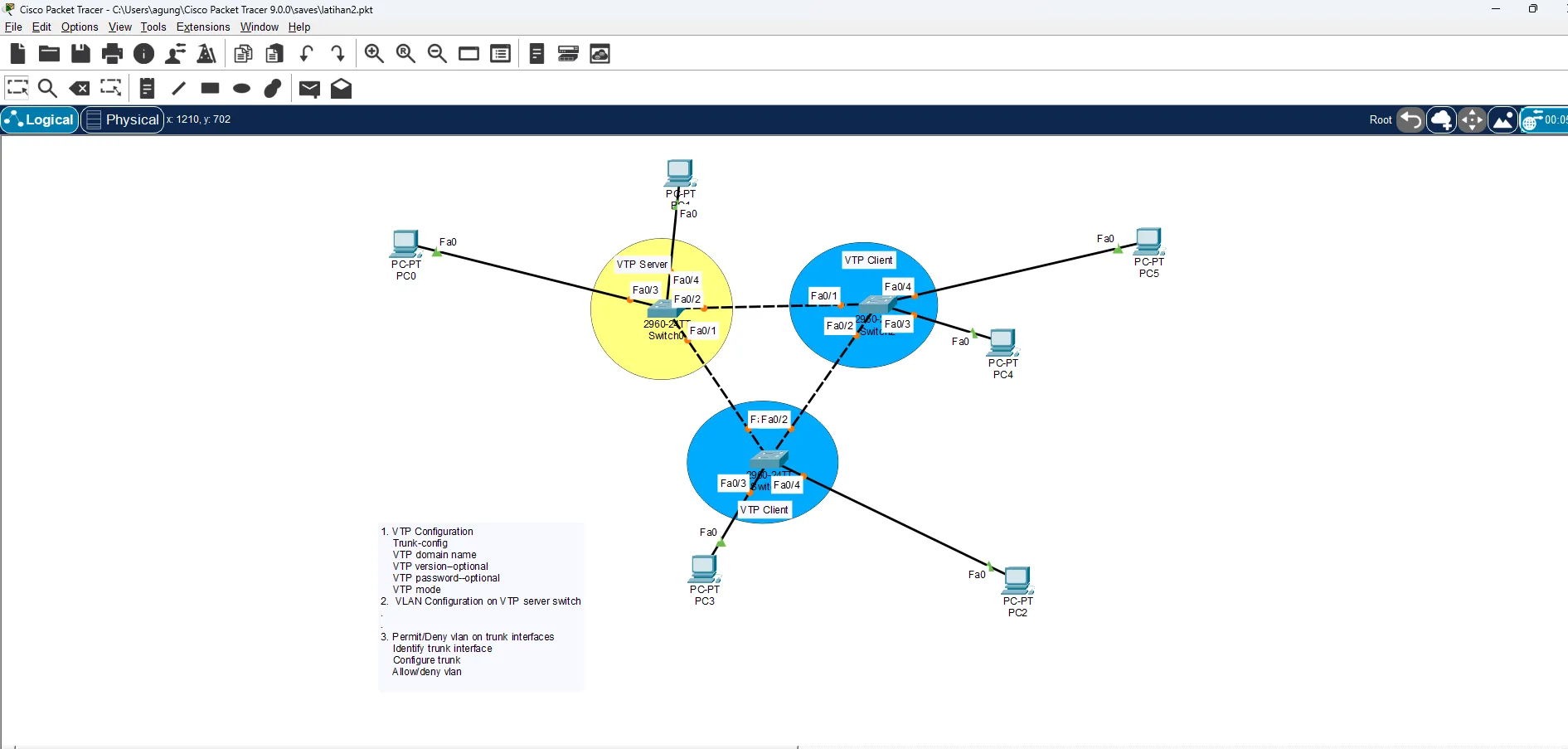

VLAN Trunking Protocol (VTP) & Allowed VLAN topology
topology

Mengelola puluhan VLAN di jaringan skala menengah hingga besar secara manual di setiap switch tentu sangat memakan waktu dan rentan terjadi kesalahan konfigurasi (human error). Proyek ini menyelesaikan masalah tersebut menggunakan VLAN Trunking Protocol (VTP).

Highlight Konfigurasi:

  • VTP Modes (Server & Client): Menetapkan satu switch utama sebagai VTP Server untuk membuat, menghapus, atau memodifikasi VLAN. Switch lainnya diatur sebagai VTP Client yang akan secara otomatis menyinkronkan database VLAN mereka dengan server.
  • VTP Domain & Password: Mengamankan proses sinkronisasi VTP dengan menetapkan nama domain dan password otentikasi yang sama di semua switch.
  • Trunk Permitted VLANs: Menerapkan security best practice pada jalur Trunk (802.1Q). Alih-alih membiarkan semua trafik VLAN lewat, konfigurasi diperketat menggunakan perintah switchport trunk allowed vlan untuk membatasi (permit/deny) hanya VLAN tertentu saja yang diizinkan melintasi link antar switch.
